PX4 无人机免地图 3D 导航：飞行中自建避障记忆

本文整理自 formiat 于 2025 年 9 月在 Open Robotics 官方社区（Discourse）发布的帖子，介绍其开源项目 formiat/px4-ros2-drone-nav（release v0.2.1）。

这是什么

一套给四旋翼用的开源导航栈。给它一个起点、一个终点，扔进多层城市楼宇世界里——没有地图。它靠机载的仿真 3D 激光边飞边建自己的障碍物记忆，在这份记忆上做完整的 3D 规划，最后通过 PX4 的 offboard 模式执行。

• 协议：MIT

• 定位：仿真优先，明确声明未在真机验证

• 仓库：https://github.com/formiat/px4-ros2-drone-nav（release v0.2.1）

• 完整飞行演示（约 3 分钟）：https://www.youtube.com/watch?v=rKXcERqb9Ho

• 场地：DARPA Subterranean Challenge "Urban Circuit Practice 01" 世界，由 Open Robotics 发布在 Gazebo Fuel（CC BY 4.0），连同碰撞几何一起导入

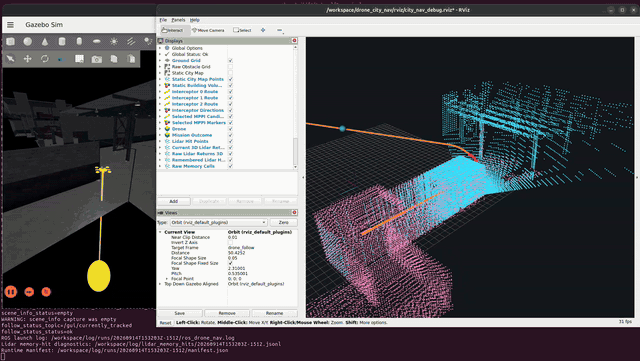

技术栈

运行环境为 ROS 2 Jazzy + PX4 SITL v1.17（走 uXRCE-DDS）+ Gazebo Harmonic + CUDA（供优化器使用）。代码是一个 ament 包 drone_city_nav，外加 Gazebo 资产、PX4 编排脚本和容器工具链。

数据流如下：

Gazebo GPU 激光（360 x 181 束，10 Hz）+ PX4 本地位置
  -> obstacle_memory_3d_node：按时间戳对齐的射线积分，写入
     可版本化的 unknown/free/occupied Occupancy3D，
     基快照（base snapshot）+ 脏块（dirty chunks）
  -> production_mppi_node
       自适应 26 连通 3D 栅格上的持久化稀疏 D* Lite
       -> 带速度剖面的认证路线几何
       -> 50 Hz 的 CUDA MPPI 局部视界
       -> 对原始占据栅格做精确扫掠足迹（swept-footprint）校验
       -> 原子执行计划 -> 带时间戳的 MppiTrajectoryHorizon
  -> mppi_offboard_node -> PX4 轨迹设定点

Gazebo 的接触事件走一条独立通路：无人机一旦发生接触，会触发 collision_crash_node，它发布一个带类型的销毁事件，并把 offboard 锁进 disarm 生命周期。崩溃由任务校验检出，不靠轨迹反推。

核心争议点：把未知空间当作可通行

这套栈里，Free 和 Unknown 的可通行性完全相同、基础代价也完全相同。只有两类硬约束：已确认的 Occupied 栅格，以及飞行器实际扫掠出的物理外壳。没有"必须已知"开关，没有边界停等策略，没有膨胀，也不偏向于飞过已经看过的地方。规划器会直接承诺一条穿过没人看过区域的路线。

保证安全靠的是一个不等式，它被当作速度律应用到所有地方：

speed * total_latency + stopping_distance + physical_margin
    <= guaranteed_lidar_detection_range

• 总延迟 = 配置的时间戳对齐激光证据最大年龄 + 控制反应延迟

• 停止距离 = 由 jerk 受限模型给出，取水平与垂直保证减速度中较弱的一个

• 保证探测距离 = 通过配置测试，绑定到传感器模型和障碍物记忆自身的量程

代入一组参数：14 m 保证探测距离、0.6 s 证据年龄、0.1 s 反应时间、2 m 物理余量，这个契约在平飞时允许约 5.6 m/s。飞行器始终按"能在传感器保证分辨的范围内停住"这个速度飞，所以进入未观测空间是有界的风险，不是盲赌。

代价体现在下面的路线可用率上：当前方几米处真的冒出一堵墙，路线被判无效，重新搜索需要时间，这期间飞行器只能刹车。

验证过的飞行

命令 make sim-urban-point-to-point-headless，在同一个 commit 上连飞五次，中间不做任何改动（release 系列，已在 CHANGELOG.md 复现）：

平均速度 = 路径长度 / 从任务就绪到成功完成的时间，所以每一次悬停、停顿和重规划都会被算进去。路线可用率 = 全程中"持有通往终点的认证路线"的时间占比。工作站为 16 线程 + RTX 3060。

回归测试的是假设，不只是结果

作者说，这部分他建议所有在仿真里做 offboard 控制的人都看看：每次无头飞行都会记录轨迹设定点、PX4 的本地位置和 Gazebo 真值位姿，任务校验随后拿四项测量去对撞导航律所依赖的假设：

1. p99 横向跟踪误差

2. 机体在制动下降时实际给出的减速度

3. 位姿估计对真值（时钟按速度剖面对齐）

4. 规划时刻激光证据的年龄

好处在于：一条悄悄失效的法则会在下一次飞行就挂掉检查，不必等三周后靠一次坠机才发现。

那个闭环里跑出的两个发现：

• 下降制动假设错了。 停止律原本假设 3 m/s² 的下降制动减速度。用 PX4 本地位置实测，x500 的实际下降制动是 1.4 到 2.2 m/s²，原因是制动下降受限于悬停以上的推力而非 MPC_ACC_UP_MAX。有一次飞行直接扎到了激光已在下方 2.3 m 处分辨出的屋顶上。

• PX4 的 EKF2_GPS_DELAY 默认 110 ms，对真实接收机是对的。但 Gazebo 桥在收到仿真 navsat 采样时才打时间戳，滤波器于是减掉了一个根本不存在的延迟，把飞行器放到了它"本该已经移动到"的位置：位置估计沿运动方向比真值超前 0.11 s，3 m/s 时相当于 0.35 m。在 SITL 里把它设为 0，这个超前就消失了，p99 横向跟踪误差从 0.13–0.29 m 降到 0.03–0.18 m。如果你在 Gazebo 里飞 offboard 并且觉得飞行器在切内弯，这一条值得查。

怎么跑起来

在装有 Docker 和 NVIDIA 容器运行时的 Linux 主机上，一条脚本就能准备好全新克隆（dev 镜像、PX4 SITL 构建、工作空间、带版本的环境资产）并启动飞行：

git clone https://github.com/formiat/px4-ros2-drone-nav.git
cd px4-ros2-drone-nav
./scripts/bootstrap.sh

• --headless：不带 GUI 跑同一次飞行，并带任务校验

• --no-run：只做准备、不启动

• 每一步只要结果已存在就会跳过。首次运行要下载数 GB 内容并构建几十分钟。

局限

作者列出的边界：

1. 路线可用率 88.9–95.1%，任务校验想要 97%；差的那部分，就是未观测空间里突然冒出墙之后重新搜索所花的时间。

2. 定位用的是 PX4 的 EKF，全程距真值 0.19–0.25 m，障碍物记忆建立于观测时刻的估计坐标系。目前还没有机制把估计对齐到地图；无 GNSS、无磁力计的激光-惯性定位是下一个里程碑。

3. 参数都针对这套仿真调过：x500 机体、PX4 SITL v1.17、Gazebo Harmonic、ROS 2 Jazzy。仓库里有多机协同交通与拦截场景，但最后一次飞行还在 9 月导航改动之前。

4. 这是面向仿真的研究代码。 没有独立安全评审和失效保护设计，别装到真机上。

向社区提出的三个问题

1. 你如何决定"以多快飞进还没观测过的空间"？作者用的是保证探测距离 + 证据年龄预算；想听听其他形式，尤其是能扛住带盲锥传感器的方案。

2. 用 nav2_mppi_controller 的人：这里的局部优化器是独立的 CUDA 实现，带 3D 路线和更新后的原始扫掠足迹校验。有人在空中平台上跑 Nav2 的 MPPI 做完整 3D 吗？它从哪一步开始不再合适？

3. 除了"任务完成了"，你在控制器侧跨运行回归测试哪些东西？

相关链接

• 开源仓库：https://github.com/formiat/px4-ros2-drone-nav（MIT，release v0.2.1）

• 完整飞行视频（约 3 分钟）：https://www.youtube.com/watch?v=rKXcERqb9Ho

• Gazebo Fuel 世界：DARPA Subterranean "Urban Circuit Practice 01"（CC BY 4.0）

原文来源：Open Robotics 官方社区 Discourse，作者 formiat

https://discourse.openrobotics.org/t/px4-ros2-drone-nav-map-free-3d-navigation-with-a-persistent-d-lite-planner-and-cuda-mppi-ros-2-jazzy-px4-sitl-gazebo-harmonic/58190

说明：项目为 MIT 协议的开源仿真研究代码，作者明确声明未在真机验证。
